In dit artikel gaan we in op de bouw van een passiefhuis in geprefabriceerde houtbouw aan de kust van de Maresme, ten noorden van Barcelona. Deze eengezinswoning bevindt zich in de gemeente Sant Andreu de Llavaneres, nabij Barcelona. De woning heeft een L-vormige plattegrond, die zich voegt rondom een zeer oude eikenboom die het startpunt vormde voor het ontwerp.
Bouwtechnieken voor een Passiefhuis
Omdat deze woning een passiefhuis moest worden, hebben we gekozen voor houtbouw. Daarmee kunnen we namelijk het bouwproces en de uiteindelijke kwaliteit goed controleren. De draagconstructie en buitenschil van het gebouw zijn gemaakt van hout, middels geprefabriceerde houtskeletbouw panelen die zijn gevuld met isolatie van houtvezel. Voor de dragende vloeren maken we gebruik van CLT panelen (kruisgelamineerde panelen). De gevel heeft twee afwerkingen: Gevelstuc op isolatie (voor de dag-zones) en een geventileerde gevel met voorgebrand hout (voor de slaapkamers).
Een gecertificeerd Passiefhuis heeft een zeer laag energieverbruik voor verwarming en koeling (maximaal 15Kwh/m2/jaar). Bovendien zijn de ramen voorzien van driedubbel glas, en heeft het huis een ventilatiesysteem met warmteterugwinning. Het laatste is nodig omdat een zeer energiezuinig huis bijzonder luchtdicht moet zijn. Het ventilatiesysteem zorgt ervoor dat er altijd frisse lucht is, en betekent dat het CO2 gehalte in de binnenlucht extreem laag is. Hierdoor slaapt men beter en kan men zich overdag beter concentreren.

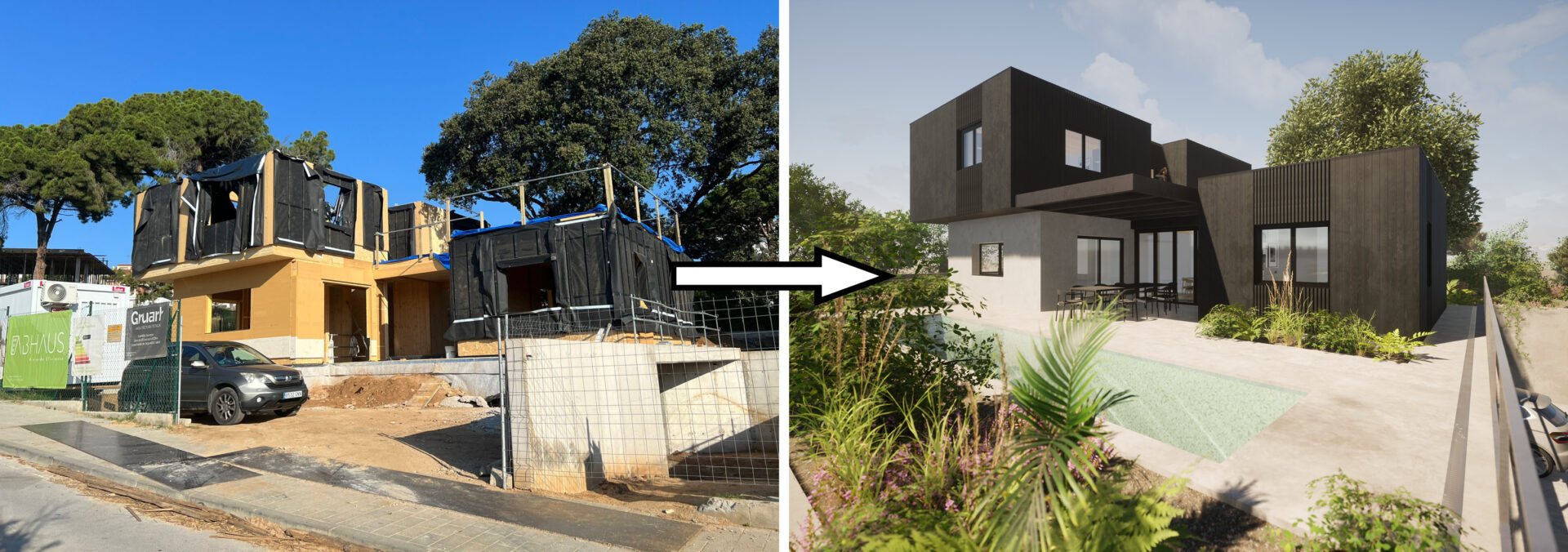

Het bouwproces
De bouw is begonnen in april 2024. De eerste paar maanden werden in beslag genomen met de kelder die onder het huis moest komen. Deze moest op traditionele wijze worden gebouwd, van beton, want houtskeletbouw kan onder de grond niet worden toegepast. Nadat de kelder en de begane grondvloer klaar waren, werd begin juli aangevangen met de montage van het geprefabriceerde deel van het huis.
De op maat gemaakte dragende panelen die de begane grond en eerste verdieping vormen zijn elders in een speciale loods gebouwd. Deze panelen zijn helemaal gevuld met isolatie en worden voorzien van een water- en luchtdichte laag. Alle naden in de constructie worden geseald met speciale tape, om de luchtdichtheid van de constructie te garanderen. De totale montagetijd was slechts 4 weken.
De volgende video laat de montage zien van de houten draagconstructie en schil van de woning.

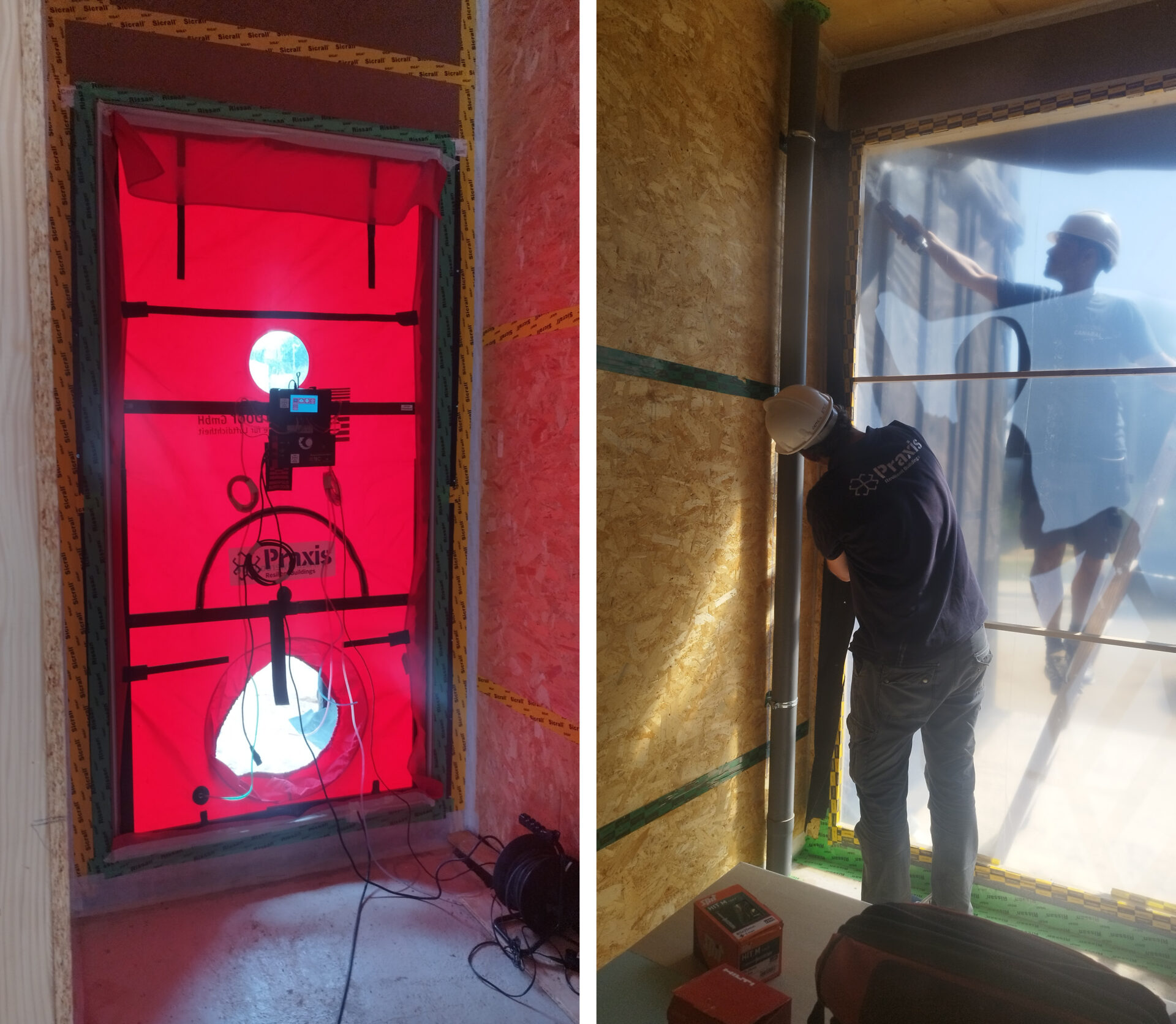

Blower Door test
Om een Passiefhuis certificaat te behalen, moet de woning een luchtdichtheidstest doorlopen, een Blower Door test genaamd. Gedurende test wordt de woning onder hoge druk gebracht en kijkt men vervolgens hoe snel en op welke plaats de schil van het gebouw druk verliest. Want een luchtdichte woning behoudt zijn energie veel beter dan een tochtige. Voordat de test kan worden gedaan moeten alle raamopeningen worden afgesloten met plastic, en alle naden met tape. Ook moet elke plek waar een leiding of pijp voor de schil heen steekt van binnen naar buiten moeten worden geseald. Door middel van een rookmachine kunnen eventuele lekken worden gevonden, en verder worden geseald.

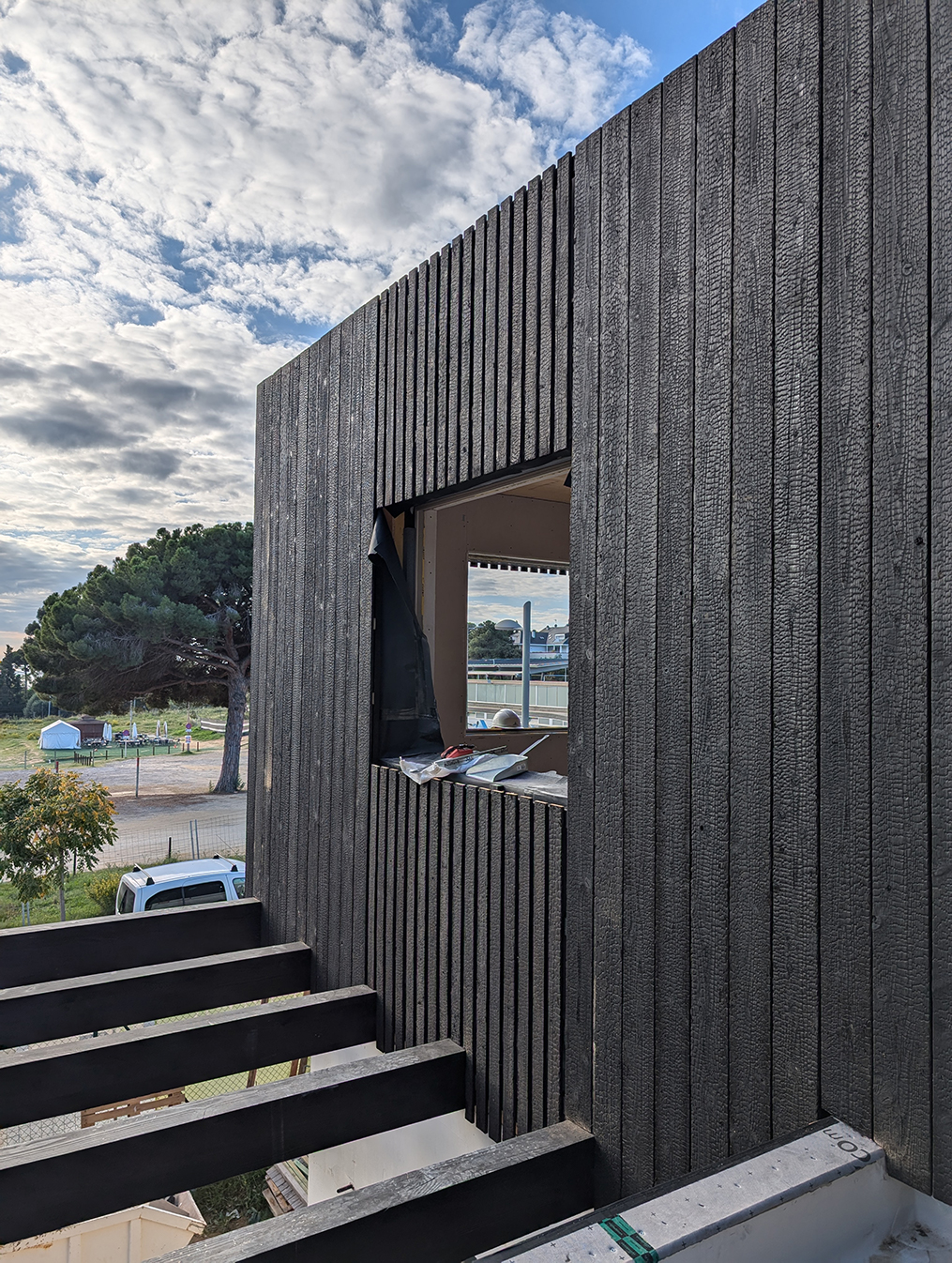

Shou Sugi Ban: voorgebrand gevelhout
De volgende stap in de bouw van een Passiefhuis in geprefabriceerde houtbouw is om de gevels af te werken. Voor de gestucte gevel is het eenvoudig, want de geprefabriceerde constructie is al voorzien van de buitenisolatie die vervolgens slechts gestuct dient te worden. Voor de geventileerde gevels zijn de panelen voorzien van isolatie en een waterkerende laag, maar we moeten wel nog de houten geveldelen aanbrengen. We hebben hier gekozen van geveldelen gemaakt van Japans cypreshout, die speciaal worden voorgebrand met de Shou Sugi Ban technique. Het idee is dat de buitenste laag van het hout verkoolt, waardoor het waterdicht worden en geen verder onderhoud behoeft. Het hout is diepzwart, met een bijna alligator-achtige textuur. We hebben gebruik gemaakt van het Japanse bedrijf Nakamoto Forestry Europe. Klik hier om meer te lezen over deze techniek op hun website.
Op dit moment zijn we bezig de installaties en het interieur van het huis af te werken. Afgezien van alle normale installaties heeft het huis zoals gezegd een ventilatiesysteem met warmteterugwinning en een recycling systeem voor grijs water voor hergebruik in douches en toiletten.
De bouw van dit Passiefhuis in geprefabriceerde houtbouw is voorzien voor eind februari 2025.
Om meer te lezen over de architectuur van deze woning, klik hier.
